ชิ้นส่วนอะไหล่ซีลเครื่องกล

ข้อมูลจำเพาะทางเทคนิคที่สำคัญและพารามิเตอร์ของซีลเครื่องกลและชิ้นส่วนอะไหล่

สำหรับวิศวกรและผู้เชี่ยวชาญด้านการบำรุงรักษาจะเลือกให้ถูกต้องชิ้นส่วนอะไหล่ซีลเครื่องกลเป็นวิทยาศาสตร์ที่แม่นยำ จำเป็นต้องมีความเข้าใจอย่างลึกซึ้งเกี่ยวกับพารามิเตอร์การปฏิบัติงานเพื่อให้มั่นใจถึงความเข้ากันได้ อายุการใช้งานยาวนาน และประสิทธิภาพการซีลที่เหมาะสมที่สุด ด้านล่างนี้คือข้อกำหนดทางเทคนิคที่สำคัญที่ต้องได้รับการประเมิน

ข้อมูลจำเพาะของวัสดุหลัก

การเลือกใช้วัสดุส่งผลโดยตรงต่อความต้านทานของซีลต่อตัวกลางในกระบวนการ อุณหภูมิ และความดัน กลุ่มวัสดุหลักได้แก่:

• วัสดุใบหน้า:
  • คาร์บอนกราไฟท์: คุณสมบัติการหล่อลื่นในตัวเองดีเยี่ยม ทนต่อสารเคมีได้ดี เกรดทั่วไป ได้แก่ EK-2800, 2190
  • ซิลิคอนคาร์ไบด์ (SiC): ความแข็งที่เหนือกว่า นำความร้อนได้ดีเยี่ยม และทนต่อสารเคมีได้ดีเยี่ยม มีจำหน่ายใน SiC อัลฟ่าเผาผนึกและ SiC ที่เกิดพันธะด้วยปฏิกิริยา
  • ทังสเตนคาร์ไบด์ (WC): มีความแข็งมากและทนต่อการสึกหรอ โดยทั่วไปจะใช้ในงานผสมสารละลาย มักเคลือบด้วยโครเมียมออกไซด์ (WC/Cr)
  • อลูมินา เซรามิค (Al₂O₃): มีความแข็งสูงและทนต่อการเสียดสีได้ดี คุ้มค่ากับบริการมาตรฐานมากมาย
• ซีลรองอีลาสโตเมอร์ (โอริง, ปะเก็น):
  • ไนไตรล์ (NBR/Buna-N): เหมาะสำหรับน้ำมัน น้ำ และของเหลวจากปิโตรเลียมที่มีอุณหภูมิสูงถึง ~100°C
  • ฟลูออโรอีลาสโตเมอร์ (FKM/Viton®): ทนทานต่อสารเคมีและอุณหภูมิสูงได้ดีเยี่ยม (สูงถึง 200°C+)
  • Ethylene Propylene Diene Monomer (EPDM): ดีเยี่ยมสำหรับไอน้ำ น้ำร้อน และสารเคมีที่มีขั้ว ไม่ดีสำหรับไฮโดรคาร์บอน

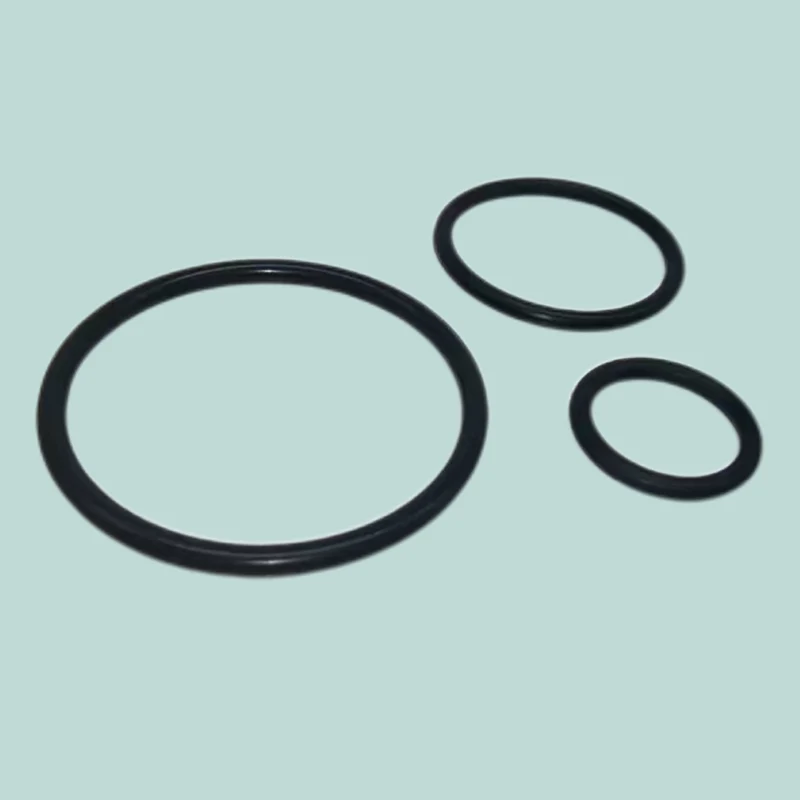

  • เพอร์ฟลูออโรอิลาสโตเมอร์ (FFKM/Kalrez®, Chemraz®): ทนทานต่อสารเคมีเกือบสากลสำหรับบริการที่รุนแรง
• ส่วนประกอบโลหะ (ตัวเรือน, สปริง):
  • สแตนเลส 316: มาตรฐานการต้านทานการกัดกร่อนที่ดี
  • โลหะผสม C276 (Hastelloy): สำหรับสภาพแวดล้อมที่มีการกัดกร่อนสูง (เช่น คลอไรด์ กรดซัลฟิวริก)
  • เหล็กกล้าไร้สนิมดูเพล็กซ์: สำหรับการใช้งานที่ต้องการความแข็งแรงสูงและทนทานต่อการแตกร้าวจากการกัดกร่อนจากความเครียดจากคลอไรด์

คำถามที่พบบ่อยที่ครอบคลุมเกี่ยวกับอะไหล่ซีลเครื่องกล

การคัดเลือกทั่วไปและการระบุตัวตน

ฉันจะระบุอะไหล่ซีลแมคคานิคอลที่ต้องการได้อย่างถูกต้องได้อย่างไร

เริ่มต้นด้วยหมายเลขชิ้นส่วนของผู้ผลิตอุปกรณ์ดั้งเดิม (OEM) จากแท็กโลหะของซีลหรือคู่มืออุปกรณ์เสมอ หากไม่มี ให้ระบุการวัดที่แม่นยำ: เส้นผ่านศูนย์กลางเพลา เส้นผ่านศูนย์กลางของรู ความกว้างของหน้าซีล ความยาวโดยรวม และการกำหนดค่าสปริง ภาพถ่ายที่ชัดเจนจากหลายมุมของตราประทับเก่านั้นมีคุณค่าอย่างยิ่ง ของเหลว อุณหภูมิ และความดันในกระบวนการยังจำเป็นสำหรับการตรวจสอบอีกด้วย

ฉันสามารถผสมหน้าซีลจากผู้ผลิตหลายรายได้หรือไม่

มันท้อแท้อย่างยิ่ง ใบหน้าซีลจะถูกขัดเป็นคู่ที่ตรงกันเพื่อให้ได้ความเรียบและพื้นผิวที่ต้องการ พื้นผิวที่ไม่ตรงกันจากรุ่นหรือผู้ผลิตที่แตกต่างกันอาจทำให้เกิดการรั่วไหล การสร้างความร้อนมากเกินไป และความล้มเหลวก่อนเวลาอันควรเนื่องจากลักษณะการผสมพันธุ์ที่ไม่ดี

อะไรคือปัจจัยที่สำคัญที่สุดในการเลือกชิ้นส่วนซีลอะไหล่?

ความเข้ากันได้ของวัสดุกับของไหลในกระบวนการเป็นสิ่งสำคัญยิ่ง อีลาสโตเมอร์หรือวัสดุผิวหน้าที่ไม่ถูกต้องจะสลายตัวอย่างรวดเร็ว ทำให้เกิดความล้มเหลวในการซีลทันทีและเป็นหายนะ โปรดดูแผนภูมิความต้านทานต่อสารเคมีเสมอ และหากมีข้อสงสัย ให้เลือกวัสดุเฉื่อยทางเคมีมากกว่า เช่น ซิลิคอนคาร์ไบด์และ FFKM

วัสดุและประสิทธิภาพ

อะไรคือความแตกต่างระหว่าง Reaction-Bonded และ Sintered Silicon Carbide?

Reaction-Bonded SiC (SiSiC) มีซิลิคอนอิสระในเมทริกซ์ ซึ่งให้ความต้านทานการกัดกร่อนที่ดีเยี่ยมแต่มีความสามารถในอุณหภูมิที่ต่ำกว่าเล็กน้อย (~1400°C) และสามารถถูกโจมตีด้วยสารกัดกร่อนที่รุนแรงและกรดไฮโดรฟลูออริกได้ Sintered Alpha SiC (SSiC) มีความบริสุทธิ์มากกว่า โดยไม่มีซิลิคอนอิสระ ให้ความทนทานต่อสารเคมีที่เหนือกว่าในช่วง pH ที่กว้างกว่าและขีดจำกัดอุณหภูมิที่สูงขึ้น (~1650°C) ทำให้เป็นตัวเลือกระดับพรีเมียมสำหรับการบริการที่รุนแรง

เมื่อใดที่ฉันควรเลือกซีลเบลโลว์โลหะทับดีไซน์แบบสปริงโหลด

ซีลสูบลมโลหะช่วยลดความจำเป็นในการใช้อีลาสโตเมอร์แบบไดนามิก (โอริงที่เลื่อนบนเพลา) ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานที่อุณหภูมิสูงเกินขีดจำกัดของอีลาสโตเมอร์ หรือสำหรับของเหลวที่ตกผลึกหรือเกิดปฏิกิริยาโพลีเมอร์ ซึ่งอาจอุดตันส่วนประกอบสปริงได้ มักนิยมใช้ในบริการไฮโดรคาร์บอนเบา น้ำร้อน และการใช้งานในโรงกลั่นหลายแห่ง

โอริงของฉันบวมและเสื่อมสภาพอย่างรวดเร็ว สิ่งนี้บ่งบอกถึงอะไร?

นี่เป็นสัญญาณที่ชัดเจนของความไม่เข้ากันของสารเคมี อีลาสโตเมอร์กำลังดูดซับหรือทำปฏิกิริยากับของไหลในกระบวนการ คุณต้องอัปเกรดเป็นอีลาสโตเมอร์ที่มีความทนทานดีกว่า เช่น การเปลี่ยนจาก NBR เป็น FKM หรือ FKM เป็น FFKM สำหรับสารเคมีที่มีฤทธิ์รุนแรงสูง ตรวจสอบองค์ประกอบและอุณหภูมิที่แน่นอนของของเหลว

เทคนิคและการปฏิบัติตามข้อกำหนด

การออกแบบซีลแบบ "สมดุล" กับ "ไม่สมดุล" หมายความว่าอย่างไร

นี่หมายถึงแรงไฮดรอลิกที่กระทำต่อหน้าซีล ในตราประทับที่ไม่สมดุลแรงดันในกระบวนการทั้งหมดจะทำหน้าที่ปิดผิวหน้า ซึ่งอาจทำให้เกิดความร้อนมากเกินไปและการสึกหรอที่ความดันที่สูงขึ้น กประทับตราที่สมดุลรวมขั้นตอนในปลอกหรือหัวซีลเพื่อลดแรงปิดไฮดรอลิก (อัตราส่วนสมดุลไฮดรอลิก <1) ช่วยให้สามารถทำงานได้ที่แรงกดดันที่สูงกว่ามาก ลดการสร้างความร้อน และปรับปรุงอายุการใช้งาน การออกแบบที่สมดุลเป็นมาตรฐานสำหรับแรงดันที่สูงกว่า 200-300 psi

API 682 คืออะไร และเหตุใดจึงมีความสำคัญกับอะไหล่

API 682 เป็นมาตรฐานที่เข้มงวดซึ่งเผยแพร่โดย American Petroleum Institute สำหรับระบบซีลเพลาในปั๊มแบบแรงเหวี่ยงและแบบหมุนในอุตสาหกรรมไฮโดรคาร์บอนและเคมี โดยกำหนดข้อกำหนดสำหรับการออกแบบซีล การทดสอบ วัสดุ และแผนการวางท่อ การใช้ชิ้นส่วนอะไหล่ที่ตรงตามมาตรฐาน API 682 ช่วยให้มั่นใจได้ถึงความน่าเชื่อถือ ความปลอดภัย และความสามารถในการเปลี่ยนแทนกันได้สำหรับอุปกรณ์บริการที่สำคัญ ซึ่งช่วยลดความเสี่ยงและการหยุดทำงานโดยไม่ได้วางแผน

ฉันจะตีความข้อกำหนดการขัดผิวซีล เช่น "แถบแสงฮีเลียม 3 แถบแบน" ได้อย่างไร

ข้อมูลนี้ระบุความเรียบของพื้นผิวการซีล แถบแสงฮีเลียมหนึ่งแถบแสดงถึงความเบี่ยงเบน 0.0000116 นิ้ว (0.294 ไมโครเมตร) "แถบแสงแบน 3 แถบ" หมายความว่า ใบหน้าแบนภายในระยะ 0.0000348 นิ้ว ใบหน้าที่เรียบกว่า (แถบแสง 1-2 แถบ) ให้การปิดผนึกที่ดีกว่า โดยเฉพาะอย่างยิ่งสำหรับของเหลวความดันต่ำหรือสารระเหย ในขณะที่แถบแสง 3 แถบเป็นมาตรฐานทั่วไปที่แข็งแกร่งสำหรับการบริการทั่วไป
